Detalhes do produto:
|
| Artigo: | IC | Componentes: | SMT |
|---|---|---|---|

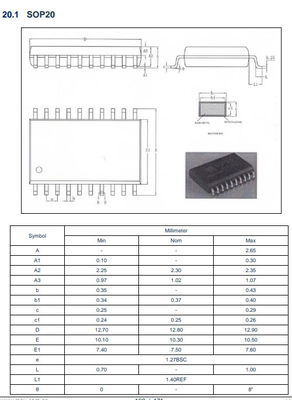

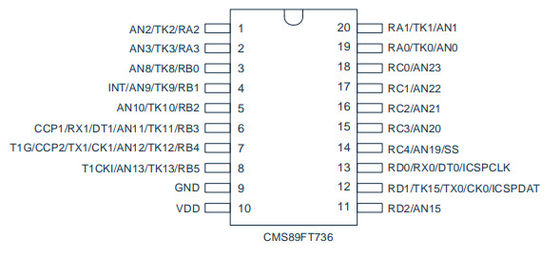

| Título: | CMS89FT736 | Desenho do pacote: | SOP20 |
| Frequência: | 16MHz | Núcleo: | RISC |
| Realçar: | MICROPLAQUETA DE EEPROM IC,CMS89FT73x,MICROPLAQUETA 16MHz de IC |
||
CMS89FT73x é uma microplaqueta do toque de Cmsemicon, cronometrou em 16MHz, 8K flash, 256Bytes RAM, 320Bytes toque RAM, módulo incorporado do toque, nenhuns capacitores externos do toque, apoio máximo para 16 botões do toque, fácil passar a CS 10V dinâmico, divisor incorporado do hardware 32÷16, até 24 canais do bocado CAD da elevada precisão 12, referência incorporado da tensão da elevada precisão 1.2V, apoio 2 UART e IIC, relações de comunicação de SPI, captação de dois canais do apoio, comparação, módulo de PWM (CCP), módulo de movimentação do diodo emissor de luz do apoio, porto que de COM a capacidade atual máxima da movimentação pode alcançar 150mA, movimentação 1/2 diagonal incorporado do LCD, corrente de movimentação do porto de COM são EFT opcionais, altos, desempenho do ESD, formulário SOP20 do pacote, SOP28.
> Módulo incorporado do toque
- apoio até 16 botões do toque
- nenhuma necessidade para capacitores externos do toque
> Módulo incorporado do motorista do diodo emissor de luz
pode apoiar até 11 segmentos de 8 bits
Porto de COM com capacidade de movimentação atual alta, até 150mA
A corrente do porto de SEG pode flexivelmente ser configurada a 2~30mA
> Módulo diagonal incorporado do motorista de COM do LCD 1/2
pode apoiar até 8COM
Corrente de movimentação do porto de COM opcional
> núcleo de 8 bits do RISC
Instantâneo: general 8Kx16
RAM: 256x8
O toque dedicou RAM: 320x8
> Escala da tensão de funcionamento:
3.3V-5.5V@16MHz
2.5V -5.5V@8MHz
> Variação da temperatura de funcionamento: -40℃-85℃
> amortecedor da pilha 8-level
> Sistema simples e prático da instrução (68 instruções)
> Função da tabela de consulta
> Temporizador incorporado de WDT
> Circuito de detecção incorporado da baixa tensão
> Fonte da interrupção
3 interrupções de temporizador
Interrupções da mudança do nível do porto do RB
outras interrupções periféricas
> Divisor incorporado do hardware 32÷16
> Módulo de comunicação incorporado de MSSP (SPI/I2C)
> Capture, compare e o módulo de PWM (o CCP)
> O modo síncrono do mestre-escravo do apoio do módulo de comunicação do canal USART do acessório 2 e o modo completo-frente e verso assíncrono USART0 podem ser configurados em RB4/RB3 ou em RC6/RC7
> bocado CAD da elevada precisão 12
tensão incorporado da referência da elevada precisão 1.2V
℃ de ±1.5% @VDD=2.5V~5.5V TA=25
±2% @VDD=2.5V~5.5V TA=-40℃~25℃
| título | Desenho do pacote | frequência do 主频 (megahertz) | 内核 /Core | 工作温度 /temperature (℃) | 电压 (v) | Tipo da memória | ROM | RAM |
| CMS89FT736 | SOP20 | 16 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 8K×16 | 256B+320B |
| CMS89FT738 | SOP28 | 16 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 8K×16 | 256B+320B |
| CMS89FT623 | SOP16 | 8 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 4K×16 | 344B |
| CMS89FT6231 | SOP16 | 8 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 4K×16 | 344B |
| CMS89FT626 | SOP20 | 8 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 4K×16 | 344B |
| CMS89FT627 | SOP24 | 8 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 4K×16 | 344B |
| CMS89FT628 | SOP28 | 8 | RISC | -40~85 | 2.5 - 5,5 | EEPROM | 4K×16 | 344B |
| CMS89F111B1 | SOP8 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F112B | SOP14 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F113B | SOP16 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F113B1 | SOP16 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F116B | SOP20 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F613B | SOP16 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F616B | SOP20 | 8 | RISC | -40~85 | 2.2 - 5,5 | EEPROM | 2K*14 | 144B |
| CMS89F123 | SOP16 | 16 | RISC | -40~85 | 1.8 - 5,5 | EEPROM | 4K*16 | 256B |
| CMS89F126 | SOP20 | 16 | RISC | -40~85 | 1.8 - 5,5 | EEPROM | 4K*16 | 256B |
| CMS89F5523B | SOP16 | 16 | RISC | -40~85 | 1.8 - 5,5 | EEPROM | 4K*16 | 256B |
| CMS89F5526B | SOP20 | 16 | RISC | -40~85 | 1.8 - 5,5 | EEPROM | 4K*16 | 256B |
